Protel99转出SMT贴片坐标文件步骤

来源:美志科技   发布时间:2016-06-07 11:52   点击次数:

 Protel99转出SMT贴片坐标文件步骤:

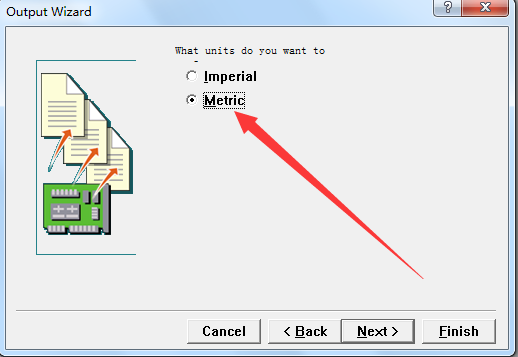

1. 设置单位为公制mm(贴片坐标一般用公制为单位)

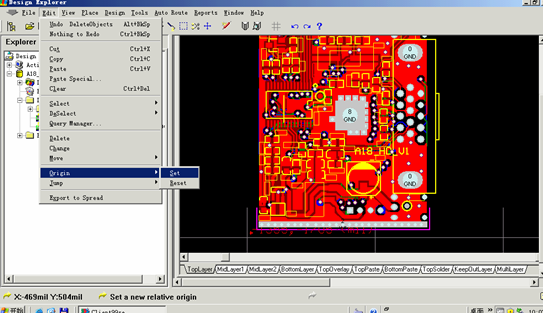

2. 设置坐标原点为左下角

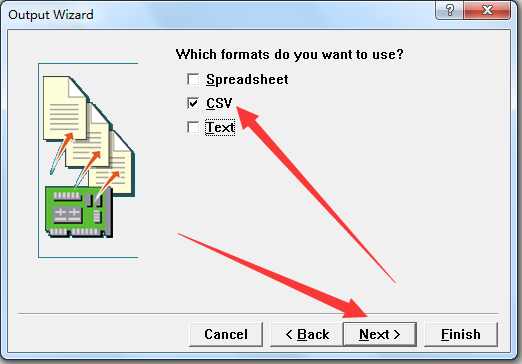

3. 输出坐标文件(注意输出格式选csv, 单位选MM

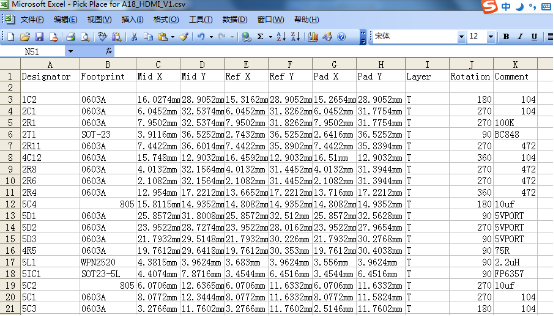

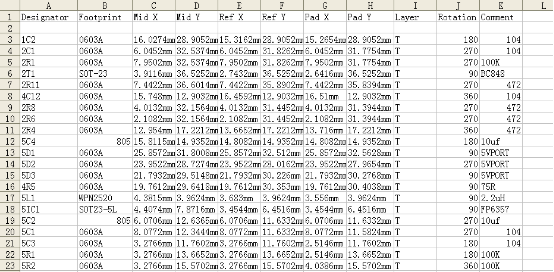

输出的坐标文件用excel打开如下:

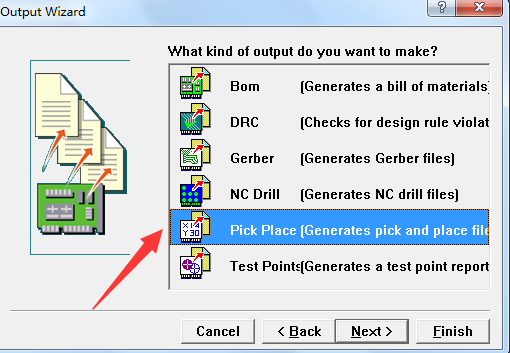

具体输出坐标文件步骤截图如下:

转换单位

设置原点为左下角

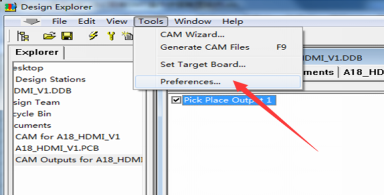

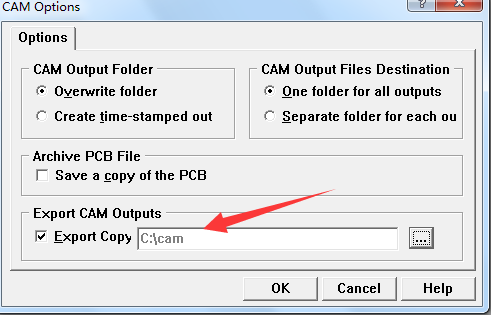

输出路径可以在toolspreferences里进行设置:

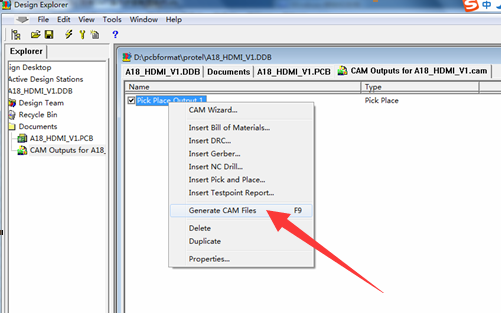

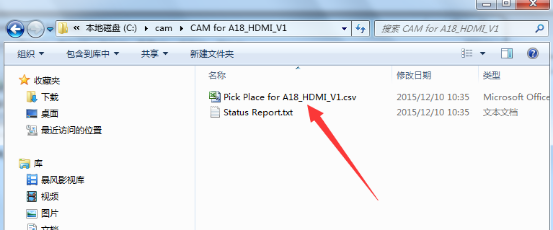

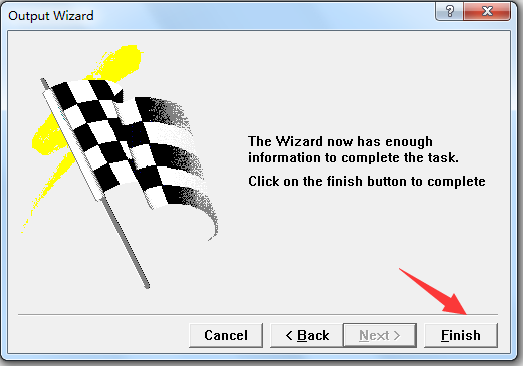

打开后就可以看到protel99输出的smt坐标文件
