行业技术
AD_DXP输出Bom清单步骤

来源:美志科技   发布时间:2016-06-07 11:38   点击次数:

 AD/DXP导出bom清单过程

步骤:

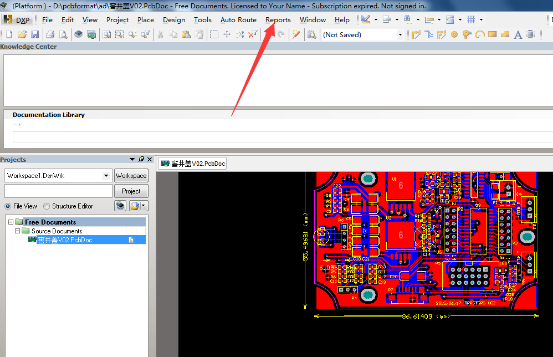

打开文件:

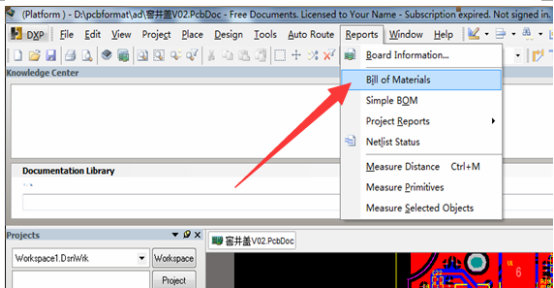

 reportbill of Materials

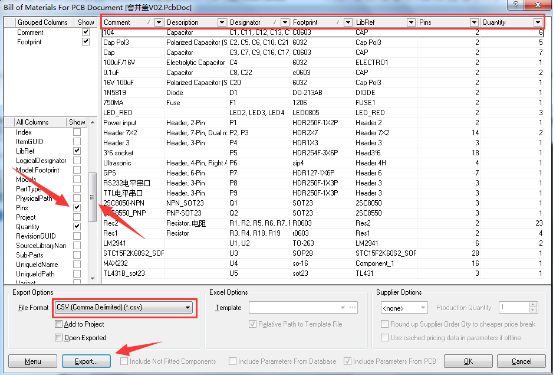

 在这个页面,在默认勾选项的基础上加上Pins

将文件的输出格式改为 CSV,其他不变即可

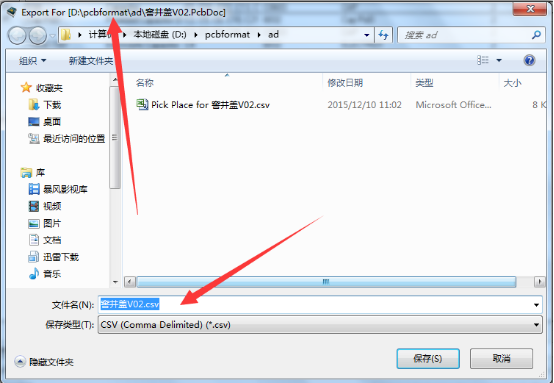

 然后点export,制定路径和文件名后输出bom清单:

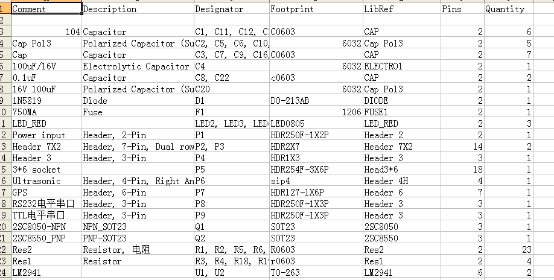

 打开文件如下:

Csv格式可用excel打开,注意打开修改保存时也需要存储为csv格式



Comment: 用于说明元件的型号、规格、误差 ,这一列需要你进行补充尽可能完整的物料信息

Description:用于表述元件的种类:如贴片电阻贴片电容等

Designator元件的位置号---这一列不用手工改动

Footprint :元件的封装(请尽可能描述为标准封装)

LibRef   :默认即可

Pins     :描述元件的焊盘数量,不用手工改动!

Quantity : 描述这个元件在pcb上的数量,和元件的位置号对应;



   这个元器件清单是pcb所有元器件的清单,注意嘉立创近期仅会对其中的阻容元件进行贴装,并会在此基础上标明 具体贴装元件种类,以嘉立创审核后的 可贴装元器件清单为准;
