AD导SMT坐标方法

来源:美志科技   发布时间:2016-06-07 11:43   点击次数:

 AD/DXP 导出SMT坐标文件步骤。

1. 设置原点:

2. 直接用向导导出坐标文件

     具体截图如下:

设置原点为板子左下角

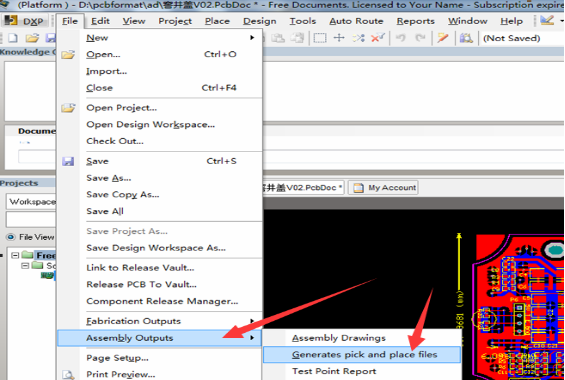

调出输出向导菜单:fileAssembly outputsgenerates pick and place file

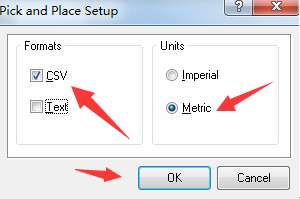

设置单位:CSV  ,Metric ,点OK,对话框就消失了(实际文件已经输出了)

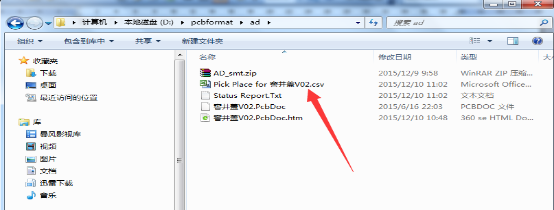

我们可以在 存储pcb源文件的同一目录找到这个坐标文件,扩展名为CSV(csv文件可用excel直接打开),如图:

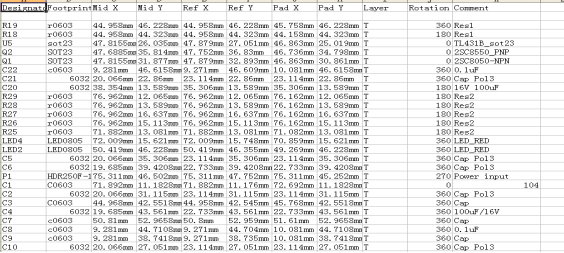

打开文件内容如下,这个文件不要改动,直接发给我们即可:
