行业技术
Protel99输出 bom清单步骤

来源:美志科技   发布时间:2016-06-07 11:46   点击次数:

 Protel99输出 bom清单步骤(格式)

1. 打开文件:

File---cam manager

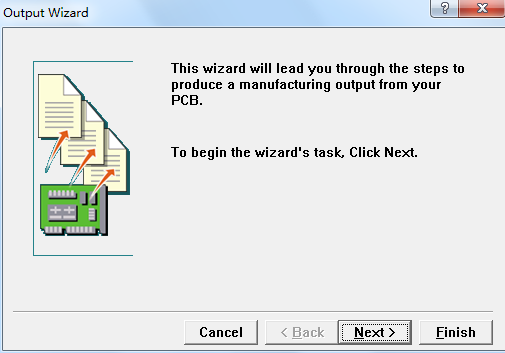

打开输出向导:

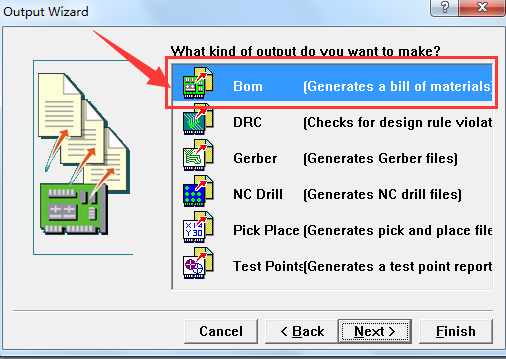

选择bom

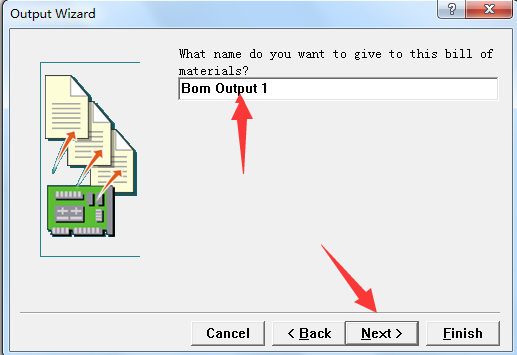

一路Next

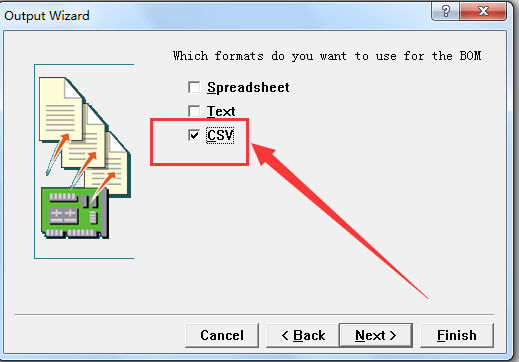

 在这一步选择格式为csv

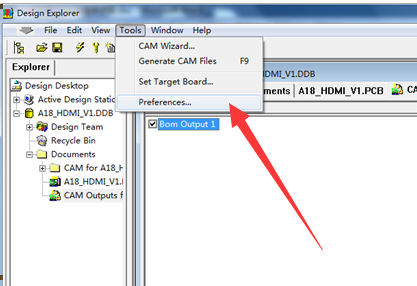

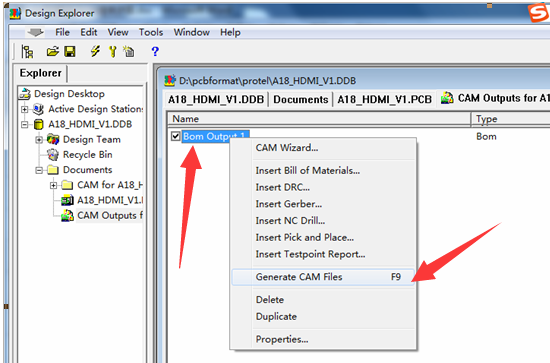

右键点击bom output1 或直接按F9 即可输出bom清单,bom清单具体目录在下面的菜单中可以查看和设置:

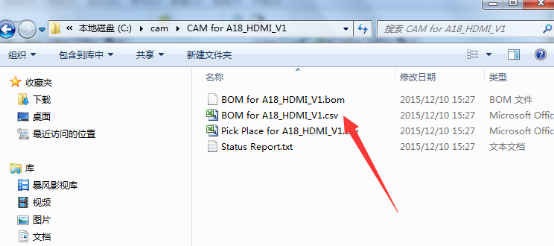

可查看到csv的文件

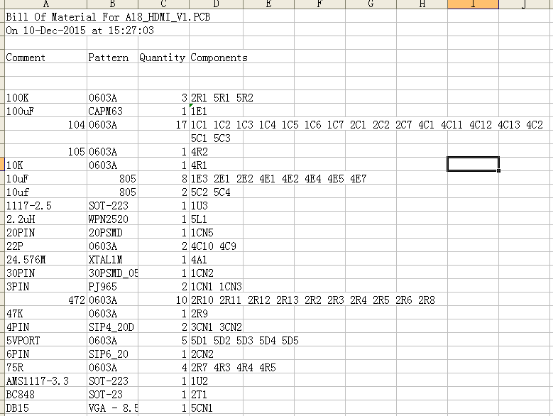

Csv文件可以用excel打开进行编辑,编辑后的文件请依然存为csv格式,具体每列说明如下:



Comment: 用于说明元件的型号、规格、误差 ,这一列需要你进行补充尽可能完整的物料信息

Pattern:  用于描述元件的封装形式,请尽量用标准封装描述

Quantity:   描述这个元件在pcb上的数量,和元件的位置号对应;--这一列也无需改动

Components:元件的位置号---这一列不用手工改动(特别注意excel科学计数法会见1E1类似的改为数字表示,请将此单元格改为文本格式后改为原来的1E1内容)



   这个元器件清单是pcb所有元器件的清单,注意嘉立创近期仅会对其中的阻容元件进行贴装,并会在此基础上标明 具体贴装元件种类,以嘉立创审核后的 可贴装元器件清单为准;
